स्विच पावर वितरण मोड्युल 2P/4P विच्छेद गर्नुहोस्

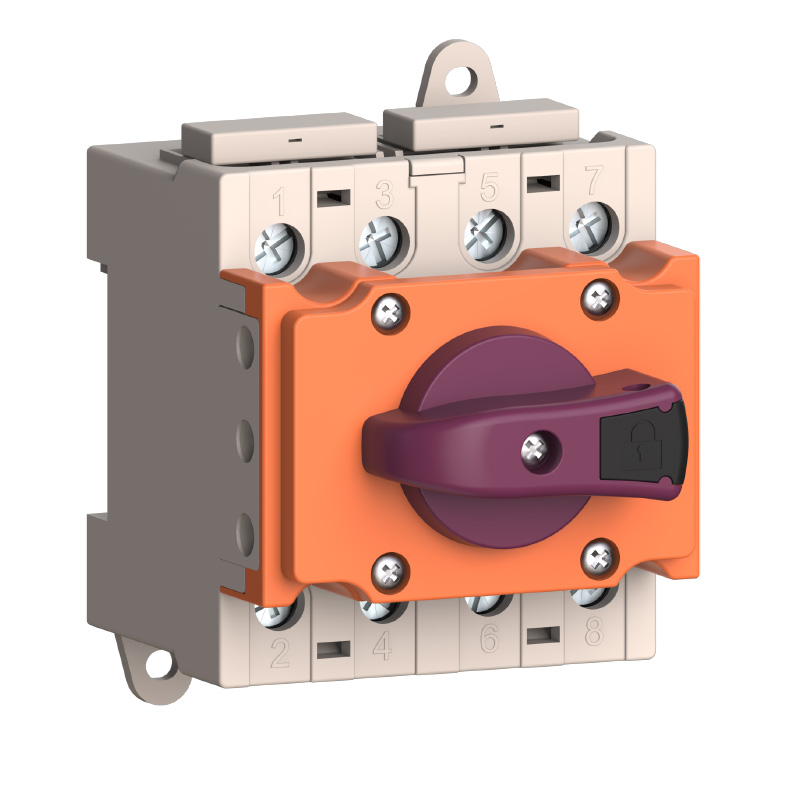

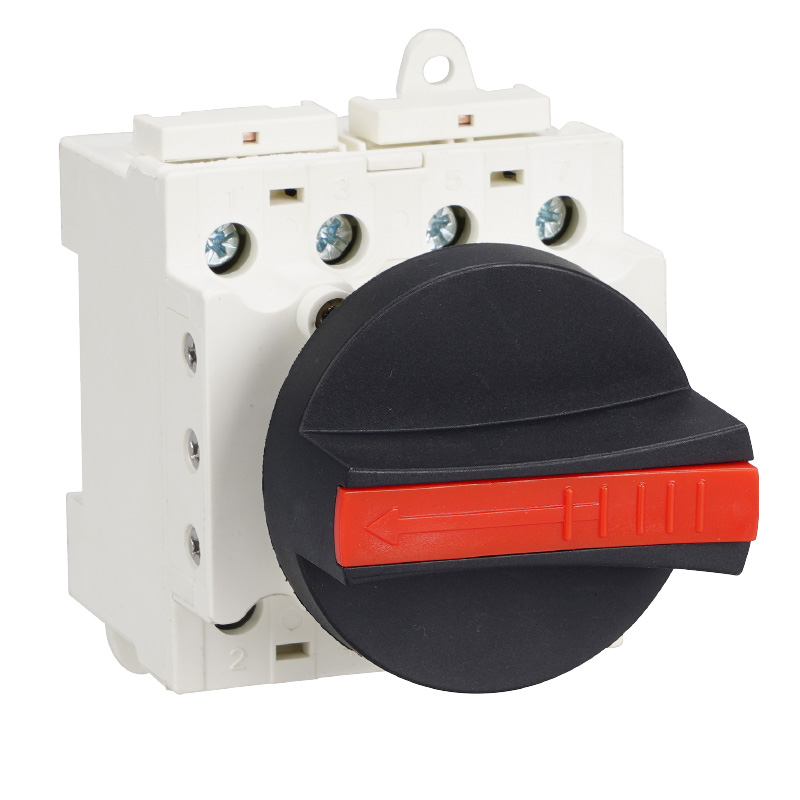

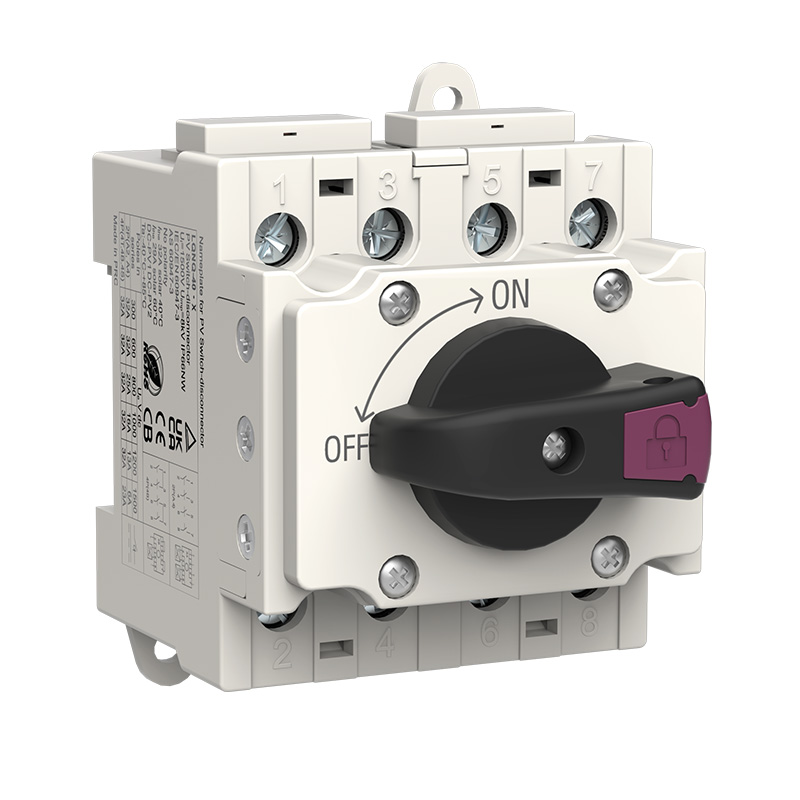

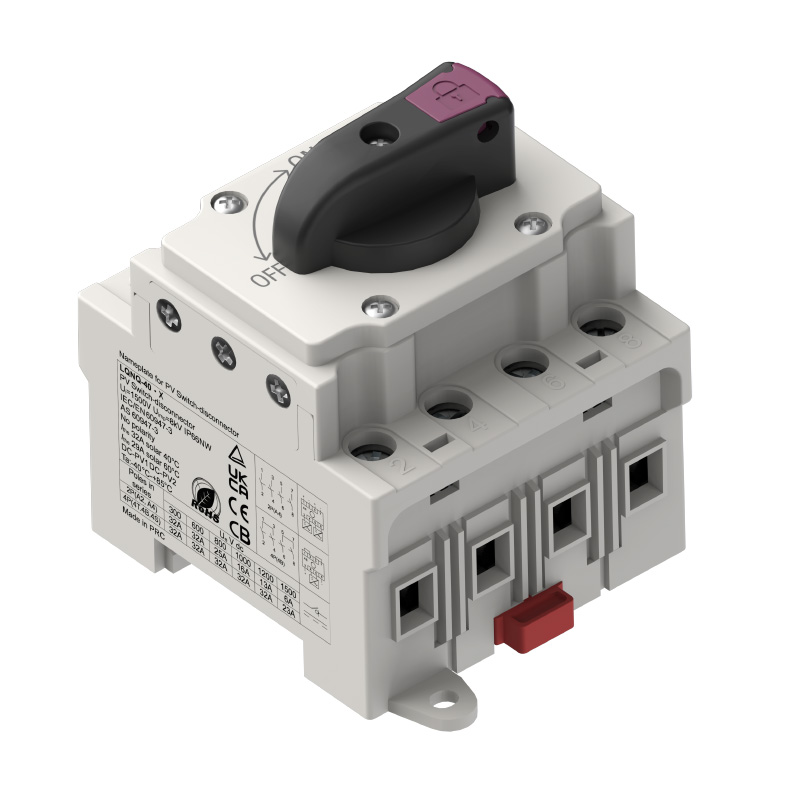

CNLonQcom डिस्कनेक्ट स्विच पावर वितरण मोड्युल 2P/4P बिल्ट-इन मोड्युल DC1500V 40A 2P/4P, DC ओभरलोड संरक्षण र सर्ट सर्किट सुरक्षा
रेटेड भोल्टेज: DC1500V
मूल्याङ्कन गरिएको वर्तमान: 40A
सुरक्षा स्तर: IP20
खोल सामग्री: PA
कन्डक्टर सामग्री: तामा
पोलहरू: 4 पोलहरू
प्रमाणपत्र: CE, TUV, CB, AZ, UKCA, ROHS, ISO9001

मोडेल:LONQ-40.X

सोधपुछ पठाउनुहोस् PDF डाउनलोड गर्नुहोस्

उत्पादन विवरण

प्राविधिक डाटा
मोडेल	LONQ-40.X LONQ-40.I LONQ-40.F
टाइप गर्नुहोस्	PV DC डिस्कनेक्ट आइसोलेटर स्विच
स्ट्रिङ	2 मा 2 बाहिर वा 2 मा 1 बाहिर वा 1 मा 1 बाहिर वा 1 मा 2 बाहिर
हालको मूल्याङ्कन (A) मा	32	32	32	32	32	23
रेटेड कार्य भोल्टेज Ue (V)	300	600	800	1000	1200	1500
मूल्याङ्कन इन्सुलेशन भोल्टेज Ui (V)	1500V
पोल	४पी
मूल्याङ्कन गरिएको आवेग प्रतिरोध भोल्टेज Uimp (kV)	8
छोटो-समय वर्तमान Icw (kA) को सामना	1
तारिङ विधि	गैर-ध्रुवीकृत
मानक	IEC/EN60947-3 GB/T 14048.3
इन्सोलेशन सुविधा	हो
ज्वाला retardant ग्रेड	UL94V-0
आवास सामग्री	PA
कन्डक्टर सामग्री	सिल्वर प्लेटेड कपर
गुणस्तर प्रमाणपत्र	TUV, CE, CB, UKCA, AZ, CCC, ISO9001, ROHS
यान्त्रिक जीवन (समय)	20000
विद्युतीय जीवन (समय)	6000

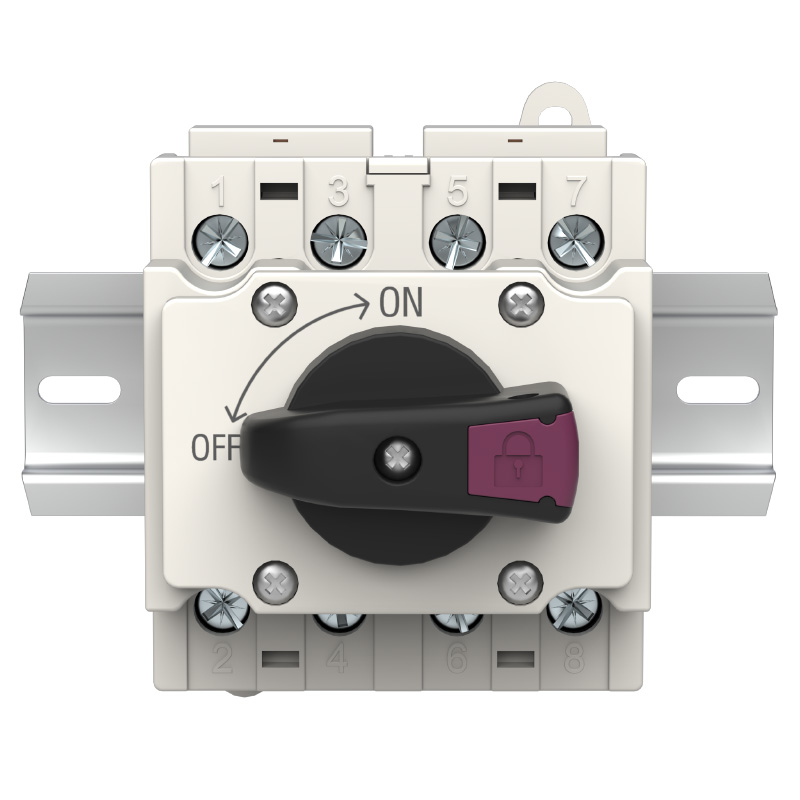

नब स्थितिहरू	9 घण्टामा बन्द, 12 घण्टामा ON
सञ्चालन तापमान	-40℃ देखि +85℃
आर्द्रता	≤ ९५%
उचाइ	२००० मि
स्थापना	35mm DIN रेल
प्याकेजिङ विवरण	1Pcs प्रति भित्री बक्स, 50Pcs प्रति कार्टन
सम्पर्क तारिङ रेखाचित्र
जडान विधि कोड	सर्किट प्रकार		Wining रेखाचित्र		डायगार्म लोड गर्नुहोस्
2P(A2)	एउटा स्ट्रिङ, 1 लोडको लागि श्रृंखलामा 2 पोलहरू
2P(A4)	एउटा स्ट्रिङको लागि शृङ्खलामा 2 पोलहरू, कुल 2 लोडहरू
4P(4T)	एक स्ट्रिङको लागि श्रृंखलामा 4 ध्रुवहरू
4P(4B)	एक स्ट्रिङको लागि श्रृंखलामा 4 ध्रुवहरू
4P(4S)	एक स्ट्रिङको लागि श्रृंखलामा 4 ध्रुवहरू

PV जडान विच्छेद गर्नुहोस्
बिल्ट-इन स्विच

DC1200V 32A 2in 2out

lsolation सर्किट

ओभर-भोल्टेज संरक्षण

सर्ट सर्किट सुरक्षा

सामाग्री: PA

IP66

टिकाउ

यूवी प्रतिरोध

ज्वाला retardant

गैर-ध्रुवीकृत

-40 ℃ ~ +85 ℃

SIZE

LWH:71.565.7105(mm)

LONQ-40.X

LONQ-40.I

LONQ-40.F

फर्म प्याकेजिङ

क्षतिग्रस्त सामान को प्रतिस्थापन ग्यारेन्टी

1भित्री बक्समा उत्पादन

गाढा क्राफ्ट पेपरको 3 तहहरू

2बाहिरी बक्स

5-प्लाई नालीदार अतिरिक्त कडा

3डेलिभरी

द्रुत ढुवानी

मोडेल	पोलहरू	भित्री बक्स (PCS/cm)	बाहिरी बक्स (सेमी)	मात्रा (PCS)	G.W (किग्रा)
LONQ-40.2-2	४पी	१/२६१०.८१२	५७.५२७.५४९.५	20	21

पूर्ण रूपमा प्रमाणित

उच्च गुणस्तर र कम मूल्यको साथ ब्रान्डेड स्रोत निर्माताहरू

नोट: थप प्रमाणपत्रहरूको लागि हामीलाई सम्पर्क गर्नुहोस्

स्थापना र तारिङ

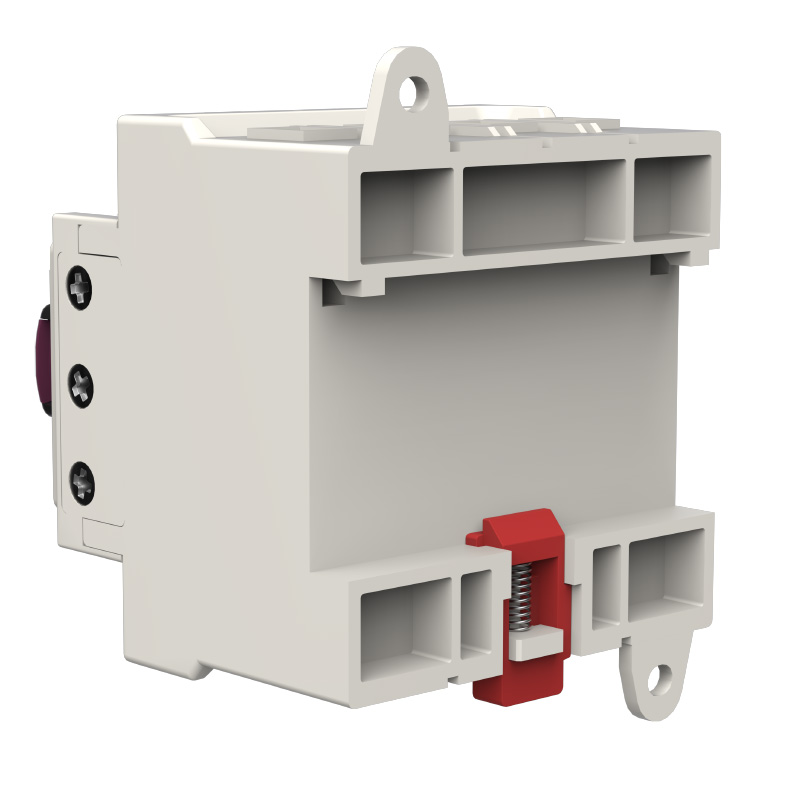

स्थापना र Disassembly

DIN Rail

स्थिर वातावरणमा 35mm DIN रेल तेर्सो रूपमा स्थापना गर्नुहोस्।

स्थापना

①. DIN रेलमा जडान विच्छेदन स्विच स्लट ह्याङ्ग गर्नुहोस्
②। डिसनेक्ट स्विचको तल्लो छेउलाई DIN रेलमा पुश गर्नुहोस्

विच्छेदन

①.स्विचलाई माथितिर धकेल्नुहोस्
②. DIN रेलबाट डायनको माथिल्लो छेउ घुमाउनुहोस्

तार जडान गर्नुहोस्

१ मा १ बाहिर

२ मा २ बाहिर

सुझाव:
गैर-ध्रुवीकृत तारिङ डिजाइन, विभिन्न प्रकारका तारहरू, थप जडान विधिहरू हामीलाई सम्पर्क गर्न सक्नुहुन्छ!

उत्पादन विवरणहरू

ज्वाला retardant

अत्यधिक अनुकूलनीय

प्रभाव प्रतिरोध

द्रुत चाप निभाउने,
इन्सुलेशन भोल्टेज 1500V सम्म

जंग-
प्रतिरोधी स्क्रू

नुन स्प्रे पास गर्दछ
48 घण्टाको लागि परीक्षण
जंग बिना

बाक्लो तामा संग
सिल्वर प्लेटेड सम्पर्कहरू

राम्रो चालकता
र स्थिरता

चुम्बकहरू

द्रुत चाप
निभाउने

PA आवास

टिकाउ,
UL 94V-0
ज्वाला retardant

आवेदन परिदृश्य

उत्पादन परिवार

(नोट: प्वाल आवश्यक)

मोडेल:

LQNQ-40

स्ट्रिङ:

१ स्ट्रिङ

मोडेल:

LQNQ-40.1PV

स्ट्रिङ:

१ स्ट्रिङ

मोडेल:

LQNQ-40.2PV

स्ट्रिङ:

२ स्ट्रिङ

(नोट: तार आवश्यक)

मोडेल:

LQNQ-40.M12

स्ट्रिङ:

१ स्ट्रिङ

(नोट: तार आवश्यक)

मोडेल:

LQNQ-40.M20

स्ट्रिङ:

१ वा २ स्ट्रिङ

(नोट: बिल्ट-इन स्विच)

मोडेल:

LQNQ-40.2-2

स्ट्रिङ:

२ स्ट्रिङ

(नोट: बिल्ट-इन स्विच)

मोडेल:

LQNQ-40.X

स्ट्रिङ:

१ वा २ स्ट्रिङ

मोडेल:

LQNQ-40.I

स्ट्रिङ:

१ वा २ स्ट्रिङ

(नोट: PV सहायक)

मोडेल:

PV कनेक्टरहरू

हालको मूल्याङ्कन:

6A ~ 60A
