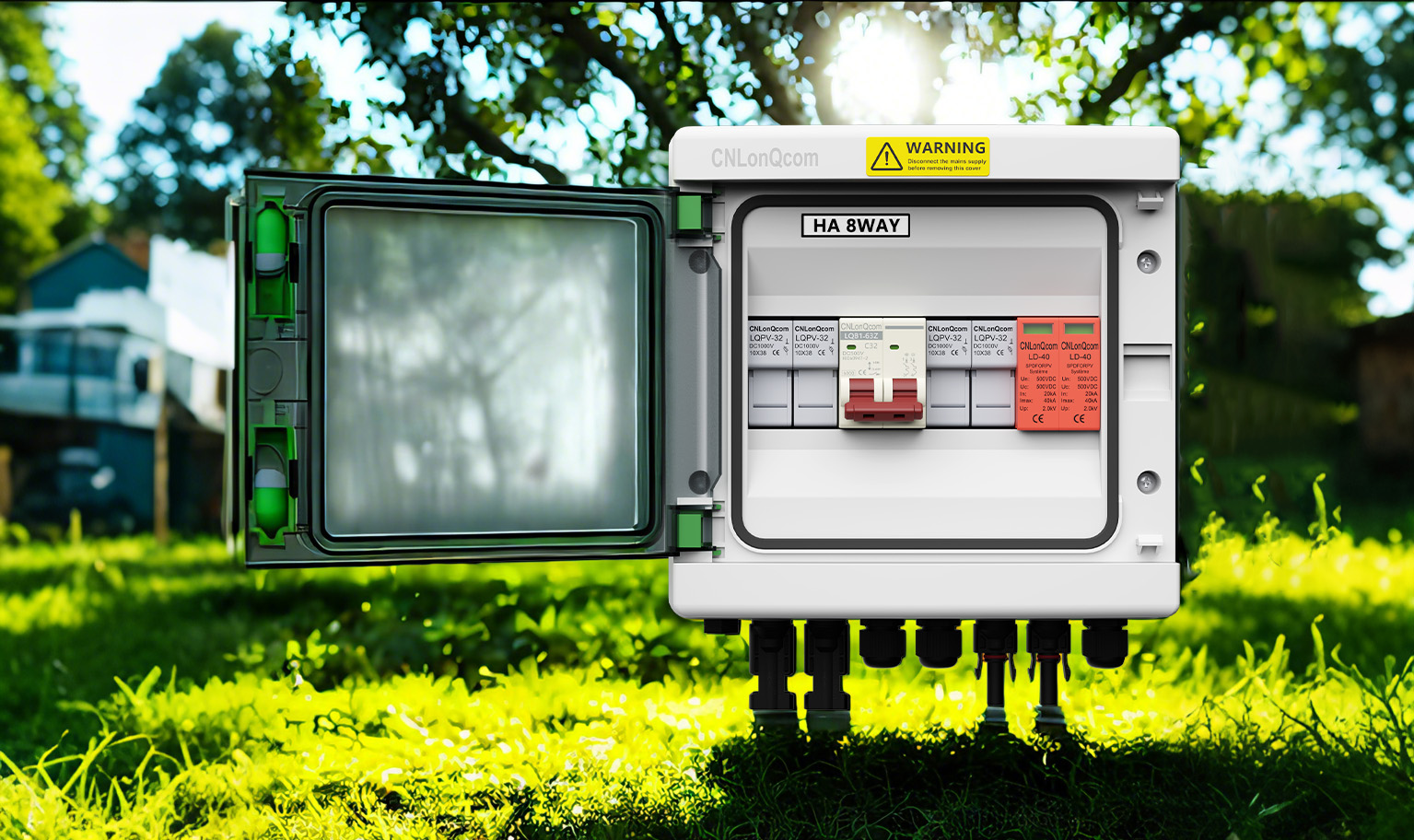

PV मिलानर बक्स: सौर प्रणालीहरूको "शक्तिप्रदेशी"

PV को संयोजनकर्ता बक्स एक सौर्य फोटोभिटल प्रणालीमा कुञ्जी कम्पोनेन्टहरू मध्ये एक हो। यो मुख्यतया बहु PV तारबाट वर्तमान भेला गर्न प्रयोग गरिन्छ र Interter गर्न एकल मुख्य केबल मार्फत यसलाई प्रसारण गर्न प्रयोग गरिन्छ। यसले पावर वितरणको लागि "हाब" को रूपमा मात्र होइन तर प्रणालीको सुरक्षाको रक्षा गर्नमा एक महत्त्वपूर्ण भूमिका खेल्छ।

1। PV को संयोजनकर्ता बक्सको मुख्य कार्यहरू

(1) वर्तमान संग्रह

बहु PV स्ट्रिंगबाट हालको संयोजन गर्नुहोस्, केबलको संख्या कम गर्दछ र प्रणाली संरचना सरल बनाउँदछ।

(2) ओभरभिन्ट संरक्षण

फ्यूज प्रयोग गर्दछ (LQPV -22/LQPV -22X) वा सर्किट ब्रेकरहरू (LQB1-637z/12 संस्मान) अत्यधिक वा छोटो सर्किटहरू द्वारा क्षति रोक्नको लागि।

()) बिजुली संरक्षण

निर्मित शल्य कार्यरत प्रोग्राल उपकरणहरू (LD-40 2P/ पी) बिजुली स्ट्राइकबाट क्षति रोक्नको लागि।

()) अनुगमन कार्य

मोनिटर प्यारामिटरहरू वास्तविक-समयमा हालको र भोल्टेज वास्तविक-समयमा, मद्दत गर्दै प्रयोगकर्ताहरूले प्रणालीको परिचालन स्थिति बुझेको छ।

2। PV संयोजनकर्ता बक्सको मुख्य कम्पोनेन्टहरू

(1) फ्यूज (LQPV-320 / LQPV -2x) वा सर्किट ब्रेकरहरू (LQB1-637z /12 संस्मान)

अत्यधिक सुरक्षा सुरक्षाको लागि प्रयोग गरिएको, जब वर्तमानले मूल्या rated ्कन मूल्य भन्दा बढी हुँदा स्वचालित रूपमा काटेर स्वचालित रूपमा काट्ने।

(2) सर्भर सुरक्षात्मक उपकरणहरू (LD-40 2P / 3P)

प्रकाश स्ट्राइक वा भोल्टेज बन्दरहरु बाट क्षति रोक्नुहोस्।

()) पृथक dodes (MC4-DIDEE)

रिभर्स हालको प्रवाह रोक्नुहोस्, पीवी मोड्युलहरूको रक्षा गर्दै।

()) अनुगमन उपकरणहरू

अनुगमन प्यारामिटरहरू जस्तै हालको, भोल्टेज र शक्ति। केही उच्च-अन्तिम संयोजनकर्ता बक्सहरू पनि दूर अनुगमनलाई समर्थन गर्दछन्।

।

(1) इनपुटहरूको संख्या

PV तारहरूको संख्यामा आधारित छनौट गर्नुहोस्, जस्तै 2-मार्ग,-मार्ग, आदि जस्ता।

(2) मूल्या rated ्कन गरिएको र भोल्टेज

प्रणालीको हालको र भोल्टेज आवश्यकताहरू मिलाउनुहोस्।

()) सुरक्षा रेटिंग

आईपी ​​65 वा उच्च रेटिंगको साथ एक उत्पादन छनौट गर्नुहोस् आँधी र वर्षा जस्तै बाहिरी सर्तहरू जस्तै हावा र वर्षा जस्तै।

। PV को संयोजक बक्स कसरी स्थापना गर्ने

(1) संयोजनकर्ता बक्स माउन्ट गर्न एक राम्रो भेन्टि repted र सजीलो पहुँच योग्य स्थान फेला पार्नुहोस्।

(2) सुरक्षा सुनिश्चित गर्न ग्राउन्ड तार जडान गर्नुहोस्।

()) संयोजनर बक्समा PV स्ट्रिंगबलहरू जडान गर्नुहोस् र तिनीहरूलाई फ्यूज वा सर्किट ब्रेकमा लिंक गर्नुहोस्।

()) इनभेटरमा मुख्य केबल जडान गर्नुहोस्।

()) सबै जडानहरू जाँच गर्नुहोस् र प्रणालीको अपरेशन जाँच गर्नुहोस्।

।

(1) जाँच गर्नुहोस् कि फ्यूज वा सर्किट ब्रेकरहरू राम्रोसँग कार्य गरिरहेका छन्।

(2) धूलो र मलबेलाई उचित गर्मी असन्तुष्टि सुनिश्चित गर्न सफा गर्नुहोस्।

()) लुपना वा प्रतिबन्धको लागि केबल जडानहरूको निरीक्षण गर्नुहोस्।

()) सर्भर सुरक्षा उपकरणहरूको स्थिति जाँच गर्नुहोस्।

सामान्य प्रयोग र रखरखाव अन्तर्गत, एक उच्च-गुणवत्ता पीवी संयोजक बक्स 10-20 वर्ष सम्म पुग्न सक्छ। जे होस्, यसको वास्तविक जीवनले वातावरणीय परिस्थितिमा निर्भर गर्दछ (E.g., तापक्रम, आर्द्रता) र मर्मतका अभ्यासहरू।

। PV को संयोजन बक्सहरूको उच्च सुरक्षा

उच्च-गुणवत्ताको PV संयोजनकर्ता बक्सहरूले ओभरभिटर सुरक्षा, बिजुली संरक्षण, र वाटरप्रूफ डिजाइन, उच्च सुरक्षा सुनिश्चित गर्ने। यद्यपि कम-गुणवत्ता उत्पादनहरू वा अनुचित स्थापनाले आगो वा उपकरण क्षति पुर्याउन सक्छ। तसर्थ, Cnasticcom जस्तै एक सुधार निर्माता छनौट गर्न आवश्यक छ। फोटोविद्रिक उद्योगमा दस बर्षको अनुभव, हामी उन्नत टेक्नोलोजी र विश्वसनीय टेक्नोलोजी दिन्छौं - बिक्री सेवा तपाईंको इलेक्ट्रिक सुरक्षाको सुरक्षा गर्न।

निष्कर्ष

यद्यपि pv संयोजनकर्ता बक्सहरू pv मोड्युलहरू वा इन्जेन्डरहरूको रूपमा ध्यान दिन नसकिने हुन सक्छ, तिनीहरू प्रणालीमा अपरिहार्य भूमिका खेल्छन्। यो घरका लागि वा ठूलो मात्रामा सौर्य पावर प्लान्टको लागि एक सानो रूफ्टपेट प्रणाली हो, त्यसैले दक्षता पावर प्रसारण र सुरक्षित अपरेशन सुनिश्चित गर्नका लागि प्रति संवैधानिक बाकस महत्त्वपूर्ण छ।

अभ्यास र दिमागको शान्तिको Cnularcqucom छनौट गर्नुहोस्! हामी हरियो ऊर्जाको भविष्यलाई बचाउन सँगै मिलेर काम गरौं!
