प्रदर्शन सुरक्षा सुरक्षा उपकरणहरू (STDS) PV को संयोजन बक्सहरूमा: चयन गाईड र उत्तम अभ्यासहरू

परिचय: pv एर्रेसको असुरक्षित कोर

पीवी संयोजनकर्ता बक्सहरू सौर्य पावर बोटबिरुवाको नर्भस प्रणालीको रूपमा काम गर्दछ जुन वयस्कहरूमा उनीहरूलाई चोट पुर्याउनु अघि धेरै DC स्ट्रिंग आउटपुटहरू संकलन गर्दछ। यी आलोचनात्मक नोडहरू लगातार बिजुली स्ट्राइक र इलेक्ट्रिकल सर्जत्तामा जोखिममा पर्दछन् जुन सम्पूर्ण PV प्रणालीहरू चल्छन्। उच्च-गुणवत्ताका साथ सुरक्षा सुरक्षा उपकरणहरू (STDS) रक्षाको पहिलो रेखाको रूपमा कार्य, सयौं हजारौं डलरको सुरक्षा उपकरण।

अध्याय 1: किन एसडीडीहरू PV प्रणालीहरूको लागि आवश्यक हुन्छ

1.1 PV एर्रेजको अद्वितीय दूरी

लगातार एक्सपोजर: छाना र ग्राउट-माउन्ट प्रणालीहरू प्राकृतिक रूपमा वायुमंडलीय डिस्चार्जमा पर्दाफास हुन्छन्।

DC सर्किट जोखिमहरू: एसी प्रणाली जस्तो नभई डीसी आर्कले प्राकृतिक शून्य क्रसिंग पोइन्टहरूको अभाव गर्दछ, बृद्धिहरूले घटनाहरू बढी खतरनाक बनाउँदछ।

संवेदनशील इलेक्ट्रोनिक्स: आधुनिक इन्भियरहरूमा कम्पोनेन्टहरू भोल्टेहरूद्वारा क्षतिग्रस्त हुन सक्छ।

अपर्याप्त सुरक्षाको 1.2 परिणामहरू

तत्काल क्षति: inder2% inverter असफलताको 422% भोल्टेजवय गारजहरूमा पत्ता लगाउन सकिन्छ (sullardge 2023 रिपोर्ट)।

लुकेको गिरावट: दोहोर्याइएको माइनर ट्रिजहरूले% 0% सम्म मोड्युल लाइफसनलाई कम गर्न सक्छ।

आगो जोखिम: DC चार्ल फ्रिड फलहरू सौर सम्बन्धित आगो (NFPA 2022 डाटा) को लागि।

अध्याय 2: PV अनुप्रयोगहरूमा spd चयनका लागि कुञ्जी विचारहरू

2.1 आलोचनात्मक प्रदर्शन प्यारामिटरहरू

रेटेड भोल्टेज: ≥1.2 पटक प्रणालीको अधिकतम भोल्टेज (प्रति आईईसी 61163333333333)।

नाममात्र डिस्चार्ज वर्तमान (मा): टाइप 1 एसटीडीहरू (प्रति UL 1 1449 ,, Th औं संस्करण) को लागि ≥20ka)।

अधिकतम डिस्चार्ज हालको (इमक्स): ≥40ka (प्रति आईईएसईसी 616433-11)।

प्रतिक्रिया समय: <2 25 नानासेरान्ड (प्रति 9 5053 9-11)।

अपरेटिंग तापमान: -40 ° c to + 85 + ° c (प्रति UL 96a)।

2.2 विभिन्न अनुप्रयोगहरूको लागि sped प्रकारहरू

टाइप 1 (क्लास I): प्रत्यक्ष बिजुलीको हडताल जोखिमहरू सहित (e.g., छानादार प्रणाली)।

टाइप 2 (वर्ग II): माध्यमिक सुरक्षा (उदाहरण, वाणिज्य मैदान-माउन्ट प्रणाली) को लागि।

संयुक्त प्रकार 1 + 2: ठूलो उपयोगिता-मापन बिरूवाहरूको लागि आदर्श।

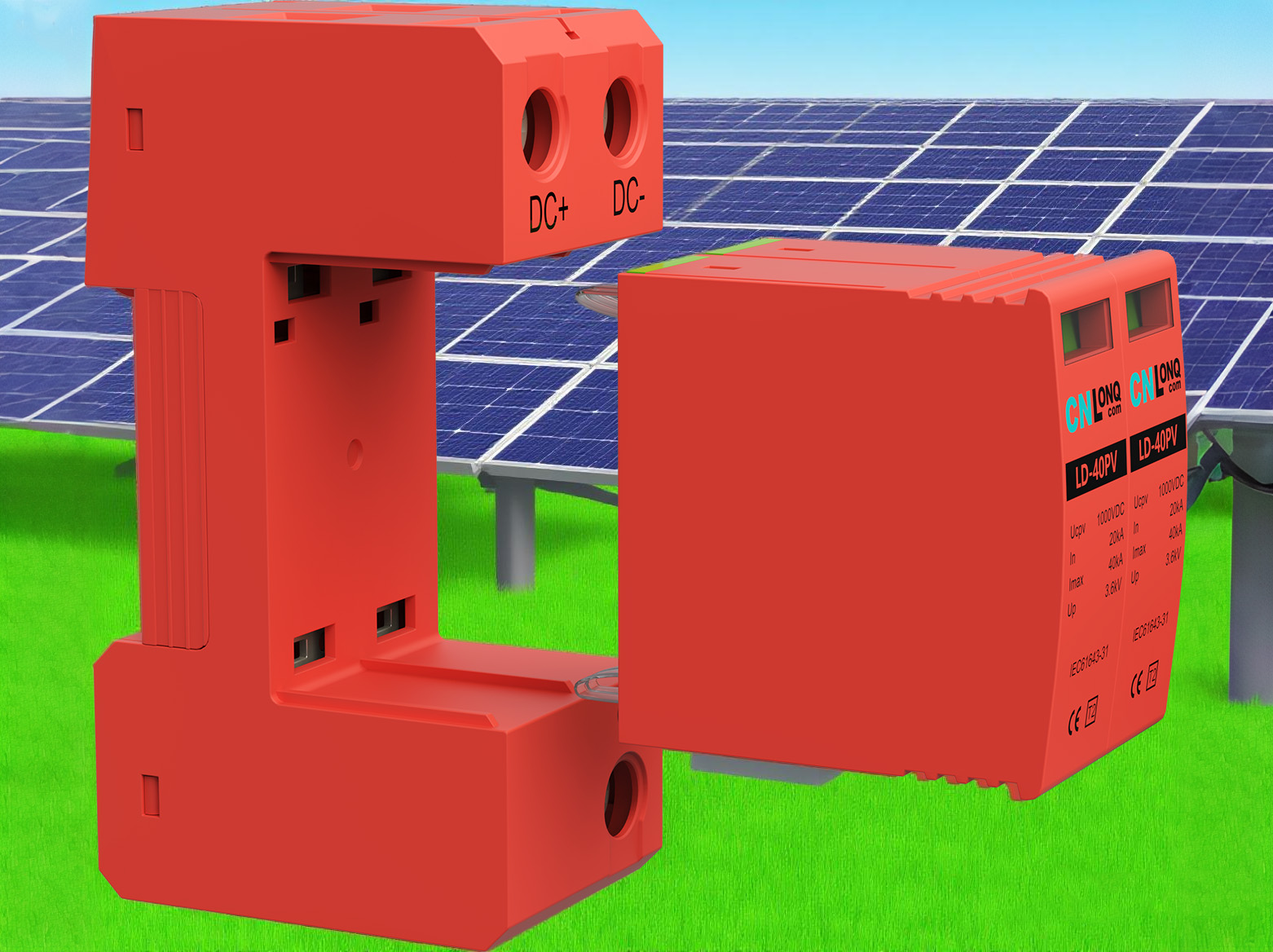

DC-विशिष्ट मोडेलहरू: ध्रुवीयता मार्कको साथ PV अनुप्रयोगहरूको लागि डिजाइन गरिएको।

अध्याय :: स्थापनाका लागि उत्तम अभ्यासहरू

1.1 रणनीतिक प्लेसमेन्ट

अनिवार्य स्थापना पोइन्टहरू:

संयोजक बक्स इनपुट टर्मिनलहरू (प्रति स्ट्रिंग)।

DC विच्छेदनहरू अपस्ट्रिक्स।

ईन्भरर DC इनपुट टर्मिनलहरू।

थप सुरक्षा पोइन्टहरू सिफारिस गरियो:

उप-एर्रे विक्रेताहरू।

लामो केबल रनको साथ (> m0 मिटर)।

2.2 वाइरिंग मानकहरू

कन्डक्टर साइज: न्यूनतम m मिमी तामा (20KA ASDS)।

पथ लम्बाई: SPD जडानहरू राख्नुहोस् <0.5 मिटर।

ग्राउटरिंग आवश्यकताहरू: समर्पित उत्पत्ति संचालन (≥10 MM²) प्रयोग गर्नुहोस्।

जडान टोपोलॉजिकल: स्टार कन्फिगरेसन मैदान लूपबाट बच्न।

अध्याय :: मर्मत र प्रतिस्थापन मापदण्ड

1.1 रोक्नुहोस् मर्मत

त्रैमासिक चेकहरू:

स्थिति सूचक विन्डोज (हरियो / रातो) को निरीक्षण गर्नुहोस्।

थर्म्रेड थ्रमाग्राफी प्रदर्शन गर्नुहोस् (तापमान वृद्धि <15k)।

प्रकाश प्रहार गर्ने काउन्टरहरू रेकर्ड गर्नुहोस् (यदि सुसज्जित)।

वार्षिक परीक्षणहरू:

इन्सुलेसन प्रतिरोध परीक्षण (> 1 Mω)।

भूमि प्रतिरोध मापन (<10 ω)।

पेशेवरहरू द्वारा अवशिष्ट भोल्टेज परीक्षण।

2.2.2 प्रतिस्थापन दिशानिर्देशहरू

तत्काल प्रतिस्थापन ट्रिगर:

दृश्य शारीरिक क्षति (क्र्याक, बर्न मार्क)।

स्थिति सूचक रातो हुन्छ।

बिजुली स्ट्राइक गणना मूल्या rated ्कन मान भन्दा बढी छ।

असफल प्रदर्शन परीक्षण।

सिफारिश प्रतिस्थापन अन्तरालहरू:

तटल क्षेत्र: years बर्ष।

उच्च-ज्योति जोन: years बर्ष।

मानक क्षेत्रहरू: 10 बर्ष।

अध्याय :: साधारण गलत धारणा र विशेषज्ञ सिफारिसहरू

.1.1 विशिष्ट गलतफहमीहरू

मिथक: "बिजुलीको रडहरूले spds को आवश्यकता हटाउँछन्।"

तथ्य: बिजुलीको डन्डाले केवल प्रत्यक्ष हडतालको बिरूद्ध सुरक्षा दिन्छ, प्रेरित स .्घन गर्दैन।

लागत जाल: गैर-pv-SPED ACS ASD प्रयोग गरेर।

परिणाम: डिस्डर्ज गर्न असक्षमता DC अनुसरण गर्न।

.2.2 विशेषज्ञ सल्लाह

एक थ्री-टियर सुरक्षा वास्तुकला अपनाउनुहोस्: एर्रे, संयोजक बक्स, र ईन्सेर्शन स्तरहरू।

अनुगमन प्रणालीको साथ एकीकरणको लागि रूपान्तरण संकेतको साथ मोडेलहरू छनौट गर्नुहोस्।

1000000 केसका लागि, एसपीडीको DC ब्रेकिंग क्षमता प्रमाणित गर्नुहोस्।

प्रणाली विस्तारको क्रममा अवस्थित SPD क्षमता पुन: मूल्यांकन गर्नुहोस्।

पीभी प्रणाली भोल्टेज 1 1500 गुजेशन बढेको छ, अर्को-जेनेस स्पोरेसन टेक्नोलोजी (100ka upla सम्म), स्मार्ट विनम्र निगरानी), र अधिक कम्प्याक्ट मोडुलर डिजाइन। Pv अनुप्रयोगहरूको लागि टुभी शामिल्यान्डले प्रमाणित उत्पादनहरू छान्नुभयो र प्रणाली-स्तर संरक्षणका लागि आईसीसी 6223005 मापदण्ड उनीहरूको 2 25 वर्षी लाइभलभनभरि बिजुलीको सामना गर्न सक्छ। याद राख्नुहोस्: PV सुरक्षामा, उच्च-गुणवत्ताका साथ संरक्षणको खर्च व्यर्थ छैन - यो सबैभन्दा लागत प्रभावी जोखिमको समस्या हो।
