मोल्डेड केस सर्किट ब्रेकरहरू (MCCBs) बुझ्दै: इलेक्ट्रिकल सर्किट सुरक्षाको "संरक्षक"

कम भोल्टेज बिजुली वितरण प्रणालीहरूमा, त्यहाँ एक प्रमुख उपकरण छ जुन चुपचाप सर्किट सुरक्षाको सुरक्षा गर्दछ -मोल्डेड केस सर्किट ब्रेकर(MCCB)। ठूला मोटरहरू जुन गर्जन वा ध्यान आकर्षित गर्ने सटीक उपकरणहरूसँग काम गर्दछ, विपरीत, MCCB यसको बलियो सुरक्षा क्षमताहरू र व्यापक अनुकूलन क्षमताको लागि औद्योगिक उत्पादन, बिजुली प्रणाली निर्माण, र नयाँ ऊर्जा अनुप्रयोगहरू जस्ता परिदृश्यहरूमा एक अपरिहार्य "सुरक्षा अभिभावक" भएको छ। आज, हामी यस यन्त्रलाई सर्किट सुरक्षा कसरी जोगाउँछ भन्ने रहस्यहरू पत्ता लगाउन धेरै आयामहरूबाट अन्वेषण गर्नेछौं।

I. MCCB हरू जान्न: तिनीहरू के हुन्, र तिनीहरूलाई के फरक बनाउँछ?

अनिवार्य रूपमा, एक MCCB एक सुरक्षात्मक विद्युतीय उपकरण हो जुन कम-भोल्टेज पावर वितरण प्रणालीहरूमा प्रयोग गरिन्छ, यसको मुख्य भूमिका सर्किट सुरक्षाको "संरक्षक" को रूपमा हुन्छ। संरचनात्मक रूपमा, यसले मुख्यतया उच्च-शक्ति इन्सुलेटेड प्लास्टिक घेराहरू, प्रवाहकीय सम्पर्कहरू, र यात्रा एकाइहरू समावेश गर्दछ। इन्सुलेटेड घेराले आन्तरिक कम्पोनेन्टहरूलाई बाह्य हस्तक्षेपबाट मात्र बचाउँदैन तर प्रभावकारी रूपमा विद्युतीय झटका खतराहरूलाई पनि रोक्छ।

धेरै मानिसहरूले MCCBs लाई धेरै सामान्य मिनिएचर सर्किट ब्रेकरहरू (MCBs) सँग भ्रमित गर्छन्, तर यी दुई बीचमा महत्त्वपूर्ण भिन्नताहरू छन्। MCBs को तुलनामा, MCCBs सँग उच्च मूल्याङ्कन गरिएको वर्तमान (सामान्यतया 63A देखि 1600A सम्म) र बलियो ब्रेकिङ क्षमता छ, जसले तिनीहरूलाई उच्च-शक्तिको विद्युतीय परिदृश्यहरू ह्यान्डल गर्न सक्षम बनाउँछ। उदाहरणका लागि, MCB हरू सामान्यतया घरायसी सकेट र प्रकाश सर्किटहरूमा प्रयोग गरिन्छ, जबकि MCCB हरू कारखाना कार्यशालाहरूमा र ठूला भवनहरूमा मुख्य पावर वितरण सर्किटहरूमा मोटरहरूको सुरक्षाको लागि बढी निर्भर हुन्छन्।

II। अनावरण मूल कार्यहरू: MCCBs ले सर्किट सुरक्षालाई कसरी जोगाउँछ?

MCCBs को मूल मूल्य "संरक्षण" मा निहित छ, जसलाई विभिन्न आयामहरूबाट सर्किट गल्ती जोखिमहरू काउन्टर गर्न तीन मुख्य कार्यहरूमा विभाजन गर्न सकिन्छ।

पहिलो अधिभार संरक्षण हो। जब सर्किटमा विद्युत् लगातार सर्किट ब्रेकरको मूल्याङ्कन करन्ट भन्दा बढ्छ - जस्तै जब कारखानामा धेरै यन्त्रहरू एकै साथ सुरु हुन्छ, अत्यधिक भारको कारणले गर्दा - ब्रेकर भित्रको बाइमेटेलिक स्ट्रिप तातो हुन्छ र प्रवाहको थर्मल प्रभावको कारण विकृत हुन्छ। यसले त्यसपछि सर्किटलाई तुरुन्तै काट्न ट्रिपिङ मेकानिजमलाई ट्रिगर गर्दछ। यो प्रक्रियाले प्रभावकारी रूपमा तारहरूको इन्सुलेशन तहलाई लामो समयसम्म ओभर तताउने, स्रोतमा आगो रोक्नको कारण जल्नबाट रोक्छ।

दोस्रो सर्ट सर्किट सुरक्षा छ। सर्ट सर्किट सर्किटमा सबैभन्दा खतरनाक गल्तीहरू मध्ये एक हो। जब यो हुन्छ, ठूलो करेन्टको अचानक वृद्धिले उपकरणहरू जलाउन सक्छ र विस्फोट पनि हुन सक्छ। यस बिन्दुमा, MCCB को इलेक्ट्रोम्याग्नेटिक ट्रिप एकाइ खेलमा आउँछ: ठूलो विद्युतीय प्रवाहले उत्पन्न गरेको बलियो विद्युत चुम्बकीय बलले द्रुत रूपमा फलामको कोरलाई आकर्षित गर्दछ, ट्रिपिङ मेकानिजमलाई मिलिसेकेन्डमा सर्किट काट्नको लागि ड्राइभ गर्छ — सर्किटको लागि "आकस्मिक ब्रेक" जस्तै — सबैभन्दा ठूलो पूर्व दोष नोक्सानलाई कम गर्दै।

थप रूपमा, विभिन्न अनुप्रयोग परिदृश्यहरूको आवश्यकताहरूमा निर्भर गर्दै, MCCB हरू अतिरिक्त सुरक्षा कार्यहरूसँग सुसज्जित हुन सक्छन्। उदाहरणका लागि, अवशिष्ट वर्तमान मोड्युल थप्दा विद्युतीय झटकाहरू रोक्न चुहावट सुरक्षा सक्षम बनाउँछ; ओभरभोल्टेज/अण्डरभोल्टेज सुरक्षा मोड्युल स्थापना गर्नाले भोल्टेज विसंगतिहरूले गर्दा हुने क्षतिबाट सटीक उपकरणको सुरक्षा गर्दछ, यसको कार्यहरूको लचिलोपनलाई पूर्ण रूपमा प्रदर्शन गर्दछ।

III। मुख्य प्यारामिटरहरू: सही यन्त्र चयन गर्नका लागि "हार्ड संकेतकहरू"

MCCBs ले इष्टतम सुरक्षा प्रदान गर्छ भनी सुनिश्चित गर्न, सही प्यारामिटरहरू चयन गर्नु महत्त्वपूर्ण छ। निम्न कोर प्यारामिटरहरूले सर्किट ब्रेकरलाई विशिष्ट विद्युतीय परिदृश्यहरूमा अनुकूलित गर्न सकिन्छ कि भनेर निर्धारण गर्दछ।

मूल्याङ्कन गरिएको वर्तमान (इन) एक आधारभूत प्यारामिटर हो, सर्किट ब्रेकरले निरन्तर बोक्न सक्ने अधिकतम वर्तमानलाई बुझाउँछ। यो लोड शक्ति अनुसार सही मेल खानुपर्छ। उदाहरणका लागि, फोटोभोल्टिक (PV) प्रणालीमा, MCCB को मूल्याङ्कन गरिएको वर्तमान PV array को आउटपुट करेन्टको आधारमा चयन गरिनु पर्छ — यो धेरै सानो हुनु हुँदैन (बारम्बार ट्रिपिङबाट बच्न) वा धेरै ठूलो हुनु हुँदैन (यसको सुरक्षात्मक उद्देश्य गुमाउनबाट बच्न)।

ब्रेकिङ क्षमता (आईसीयू/आईसीएस) दोष-ह्यान्डलिङ क्षमतासँग सम्बन्धित छ, सर्किट ब्रेकरले सुरक्षित रूपमा अवरोध गर्न सक्ने अधिकतम गल्ती प्रवाहलाई जनाउँछ। MCCB चयन गर्दा, विद्युत वितरण प्रणालीको गणना गरिएको सर्ट-सर्किट वर्तमान मूल्यलाई विचार गर्न आवश्यक छ। यदि ब्रेकिङ क्षमता अपर्याप्त छ भने, सर्किट ब्रेकरले सर्ट-सर्किट त्रुटिको समयमा सर्किटलाई प्रभावकारी रूपमा काट्न असफल हुन सक्छ, यसको सट्टामा थप गम्भीर सुरक्षा दुर्घटनाहरू निम्त्याउँछ।

मूल्याङ्कन गरिएको भोल्टेज (Ue) सर्किटको भोल्टेज स्तरसँग मेल खानुपर्छ। सामान्य मूल्याङ्कनमा 220V एकल-चरण र 380V तीन-चरण समावेश छ। भोल्टेजमा बेमेलले सर्किट ब्रेकरको सामान्य सञ्चालनलाई मात्र असर गर्दैन तर आन्तरिक कम्पोनेन्टहरूलाई पनि क्षति पुर्‍याउन सक्छ।

ट्रिपिङ वक्रले सुरक्षा संवेदनशीलता निर्धारण गर्दछ। सामान्य वक्र प्रकारहरू (B, C, D) विभिन्न भारहरूको लागि उपयुक्त छन्। उदाहरणका लागि, कर्भ C प्रकाश र सामान्य पावर लोडहरूमा लागू हुन्छ, जबकि Curve D - inrush streams को लागि बलियो सहिष्णुताको साथ - मोटरहरू र कम्प्रेसरहरू जस्ता उच्च स्टार्टिङ करेन्टहरू भएका उपकरणहरूको लागि बढी उपयुक्त हुन्छ।

IV। वाइड-रेन्जिङ एप्लिकेसनहरू: उद्योगदेखि दैनिक जीवनमा "सुरक्षा बाधा"

यसको उत्कृष्ट प्रदर्शनको साथ, MCCB हरू कम भोल्टेज पावर वितरणको लगभग सबै पक्षहरूमा लागू हुन्छन्।

औद्योगिक शक्ति वितरणको क्षेत्रमा, MCCBs ले कारखाना कार्यशालाहरूमा "सुरक्षा प्रबन्धक" को रूपमा काम गर्दछ, उच्च शक्ति उपकरणहरू जस्तै मोटर, उत्पादन लाइनहरू, र ठूला मेसिन उपकरणहरूका लागि ओभरलोड र सर्ट-सर्किट सुरक्षा प्रदान गर्दछ, उत्पादन प्रक्रियाहरू सर्किट त्रुटिहरूबाट बाधा नपर्ने सुनिश्चित गर्दै।

बिजुली प्रणालीहरू निर्माण गर्नमा - चाहे किनमेल मल्लहरूमा, कार्यालय भवनहरूमा, वा अग्लो आवासीय भवनहरूमा - MCCB हरू प्राय: वितरण बक्सहरूमा मुख्य स्विचहरू वा भुइँ शक्ति वितरणको लागि सुरक्षा स्विचको रूपमा प्रयोग गरिन्छ। तिनीहरूले सम्पूर्ण भवनको विद्युतीय सुरक्षालाई सुरक्षित राख्छन् र स्थानीय सर्किट त्रुटिहरूको कारणले गर्दा ठूलो मात्रामा बिजुली आउटेज वा आगोलाई रोक्न।

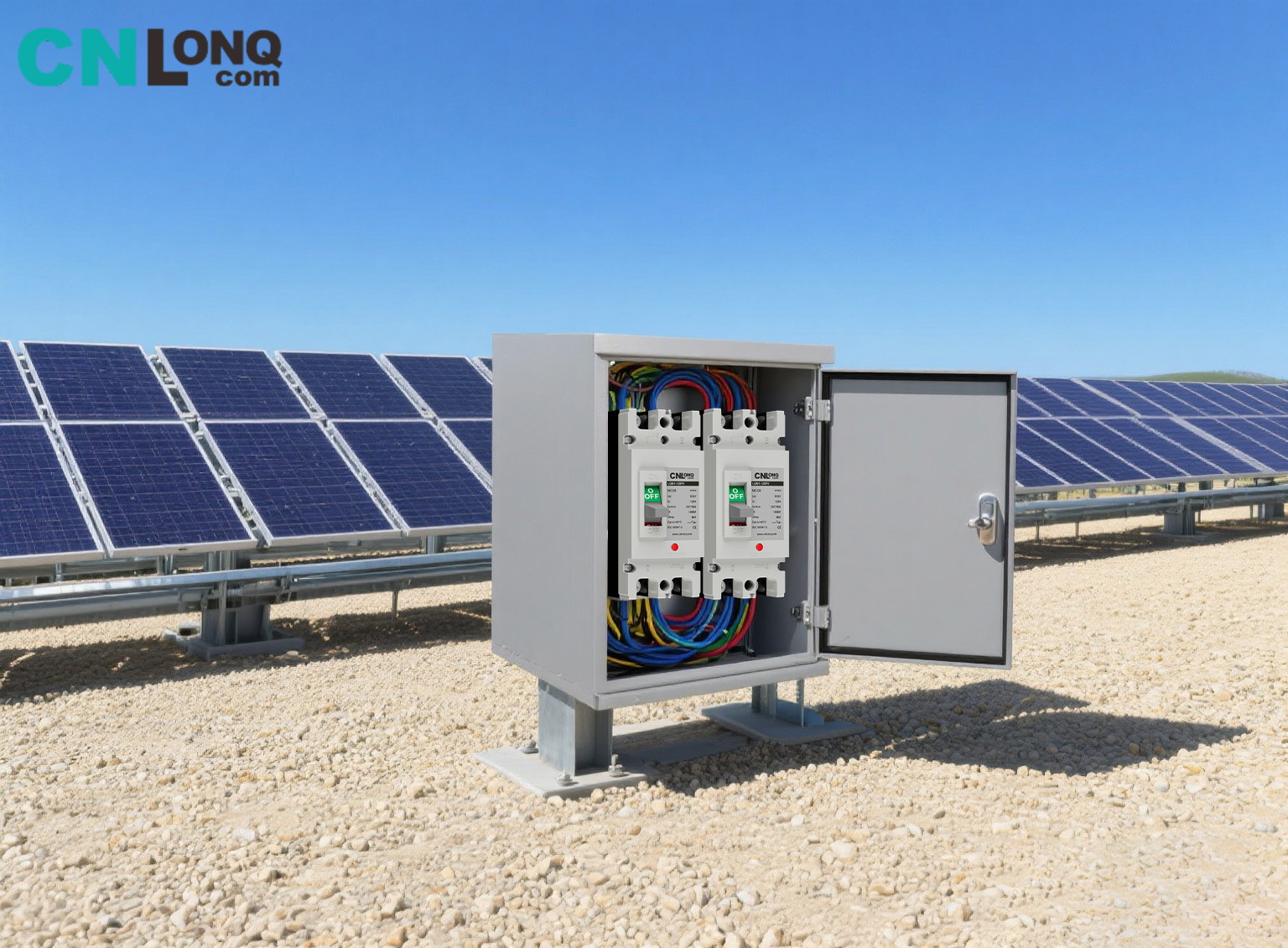

नयाँ उर्जा क्षेत्रमा पनि उनीहरुको भूमिका उत्तिकै महत्वपूर्ण छ । PV प्रणालीहरूमा, MCCBs PV arrays को आउटपुट सर्किटहरू सुरक्षित गर्न कम्बाइनर बक्सहरूमा र इन्भर्टर साइडमा स्थापना गरिन्छ। ऊर्जा भण्डारण प्रणालीहरूमा, तिनीहरूले ब्याट्री सर्किटहरू सुरक्षित राख्छन्, सुरक्षा जोखिमहरू जस्तै ब्याट्रीहरूको ओभरचार्जिङ र सर्ट-सर्किटलाई रोक्न, र स्वच्छ ऊर्जाको प्रयोगको लागि सुरक्षा प्रदान गर्दछ।

भिला र ठूला आवासहरू जस्ता नागरिक उच्च-शक्ति परिदृश्यहरूमा पनि, MCCBs ले उच्च-शक्तिको घरेलु उपकरणहरू जस्तै केन्द्रीय एयर कन्डिसनरहरू, इलेक्ट्रिक वाटर हिटरहरू, र सम्पूर्ण घरको पानी शुद्धिकरण प्रणालीहरूको लागि भरपर्दो सुरक्षा प्रदान गर्न सक्छ, साधारण MCBs मा अपर्याप्त मूल्याङ्कन करन्टको समस्या समाधान गर्दछ।

V. मुख्य फाइदाहरू: MCCB हरू किन "प्राथमिक छनोट" हुन्?

अन्य सुरक्षात्मक यन्त्रहरूसँग तुलना गर्दा, MCCBs का फरक फाइदाहरू छन् - तिनीहरूको व्यापक प्रयोगको मुख्य कारण।

बलियो वातावरणीय अनुकूलनता एक प्रमुख हाइलाइट हो। उच्च शक्ति इन्सुलेटेड प्लास्टिक घेराले कठोर वातावरण जस्तै उच्च तापमान, कम तापमान, आर्द्रता, र यूवी विकिरण सामना गर्न सक्छ। बाहिरी PV पावर प्लान्टहरूमा वा बेसमेन्ट वितरण कोठाहरूमा, MCCB हरू स्थिर रूपमा सञ्चालन गर्न सक्छन् र वातावरणीय कारकहरूको कारणले उमेर वा असफल हुने सम्भावना कम हुन्छ।

उच्च विश्वसनीयता मुख्य घटक को परिशुद्धता मा प्रतिबिम्बित छ। मुख्य भागहरू जस्तै ट्रिप एकाइहरू स्थिर शुद्धता कायम राख्छन्, र सर्किट सुरक्षाको लागि निरन्तर सुरक्षा प्रदान गर्दै, लामो-समय प्रयोगको क्रममा गलत सञ्चालन वा सुरक्षा विफलताको कम जोखिम हुन्छ।

सजिलो सञ्चालन र मर्मतसम्भारले प्रयोगको लागि थ्रेसहोल्ड कम गर्दछ। कम्प्याक्ट संरचना र मध्यम आकारको साथ, MCCB हरू स्थापनाको समयमा जटिल उपकरणहरू बिना विभिन्न शक्ति वितरण उपकरणहरूमा प्रत्यक्ष रूपमा एकीकृत गर्न सकिन्छ। दैनिक मर्मतसम्भारको लागि केवल संलग्न क्षति वा ढिलो तारहरूको लागि नियमित जाँचहरू आवश्यक पर्दछ, र "ट्रिप बटन" को वार्षिक म्यानुअल परीक्षण - कुनै बारम्बार कम्पोनेन्ट प्रतिस्थापन आवश्यक पर्दैन, महत्त्वपूर्ण रूपमा सञ्चालन र मर्मत लागत घटाउँछ।

यसबाहेक, राम्रो विस्तारयोग्यताले MCCBs लाई बौद्धिक आवश्यकताहरू अनुरूप गर्न अनुमति दिन्छ। सहायक सम्पर्कहरू र अलार्म मोड्युलहरू थपेर, रिमोट मोनिटरिङ र फल्ट अलार्मिङ जस्ता कार्यहरू, आधुनिक पावर वितरण प्रणालीहरूमा बुद्धिमानी व्यवस्थापनको आवश्यकताहरू पूरा गर्न सकिन्छ।

VI। प्रयोग र मर्मत: "गार्डियन" ले दीर्घकालीन काम गर्छ भन्ने सुनिश्चित गर्दै

MCCBs ले लामो अवधिमा स्थिर कार्यसम्पादन कायम राख्न सुनिश्चित गर्न, मानकीकृत प्रयोग र नियमित मर्मत आवश्यक छ।

स्थापना मापदण्डहरूको कडा पालना आवश्यक छ। तारिङ गर्दा, खराब सम्पर्कको कारणले अत्यधिक तातो हुनबाट बच्न टर्मिनलहरू कडा हुनुपर्छ; प्रत्यक्ष तारहरू, तटस्थ तारहरू, र ग्राउन्ड तारहरू सही रूपमा जडान हुनुपर्छ। ध्रुवता उल्टाउनुले सुरक्षा कार्यलाई प्रभावहीन बनाउन सक्छ, सम्भावित सुरक्षा खतराहरू सिर्जना गर्दछ।

दैनिक मर्मतसम्भारलाई बेवास्ता गर्नु हुँदैन। प्रत्येक त्रैमासिकमा घेराको क्षति वा दरार र ढिलो टर्मिनलहरू जाँच गर्न सिफारिस गरिन्छ। प्रत्येक वर्ष, म्यानुअल रूपमा "ट्रिप बटन" थिच्नुहोस् यदि सुरक्षा प्रकार्यले सामान्य रूपमा काम गर्दछ भने जाँच गर्नुहोस् — यदि बटनले यात्रा ट्रिगर गर्न असफल भयो भने, समयमै निरीक्षण वा प्रतिस्थापन आवश्यक छ।

एकै समयमा, प्रतिस्थापन निषेधहरू दिमागमा राख्नु पर्छ: गल्ती-प्रेरित यात्रा पछि, ब्रेकरलाई अन्धाधुन्ध रिसेट नगर्नुहोस्। पहिले, त्रुटिको कारण पहिचान गर्नुहोस् (जस्तै, ओभरलोड गरिएको उपकरण वा लाइनमा सर्ट-सर्किट बिन्दुहरू) र गल्ती समाधान भएपछि मात्र यसलाई रिसेट गर्नुहोस्। यदि ब्रेकर बारम्बार ट्रिप भयो वा घेरामा क्षति पुग्यो भने, कुनै स्पष्ट बाह्य क्षति नभए पनि यसलाई तुरुन्तै प्रतिस्थापन गर्नुपर्छ - "दोषपूर्ण सञ्चालन" लाई अनुमति छैन, किनकि यसले उपकरणको उमेरको कारणले सुरक्षा दुर्घटनाहरू निम्त्याउन सक्छ।

आधारभूत संरचनादेखि मुख्य कार्यहरू सम्म, प्यारामिटर चयनदेखि व्यावहारिक अनुप्रयोगसम्म, MCCB ले कम भोल्टेज पावर वितरण प्रणालीहरूको लागि ठोस "सुरक्षा अवरोध" निर्माण गर्दछ। बुझ्ने र तिनीहरूलाई सही तरिकाले प्रयोग गर्नाले सर्किट सुरक्षा सुनिश्चित गर्नेछ र उत्पादन र दैनिक जीवनको स्थिर सञ्चालनको लागि बलियो समर्थन प्रदान गर्नेछ।
