DC कम्बाइनर बक्सहरूको उपयोग परिदृश्यहरू के हुन्?

को सञ्चालन सिद्धान्त aकम्बाइनर बक्समुख्यतया सर्किट जडान र सुरक्षा समावेश छ। जब फोटोभोल्टिक मोड्युलहरूले DC पावर उत्पन्न गर्दछ, तिनीहरू केबलहरू मार्फत कम्बाइनर बक्सको इनपुट पोर्टमा जडान हुन्छन्। कम्बाइनर बक्स भित्रको सर्किटरीले यस DC पावरलाई संयोजन र वितरण गर्दछ, त्यसपछि संयुक्त DC पावरलाई इन्भर्टर वा अन्य उपकरणहरूमा आउटपुट गर्दछ। संयोजन प्रक्रियाको क्रममा, कम्बाइनर बक्सले प्रत्येक फोटोभोल्टिक स्ट्रिङको लागि वर्तमान, भोल्टेज, र पावर जस्ता प्यारामिटरहरू निगरानी गर्दछ, र सर्ट सर्किट, रिभर्स जडान, र ओभरकरेन्टको लागि सुरक्षा उपकरणहरू लागू गर्दछ।

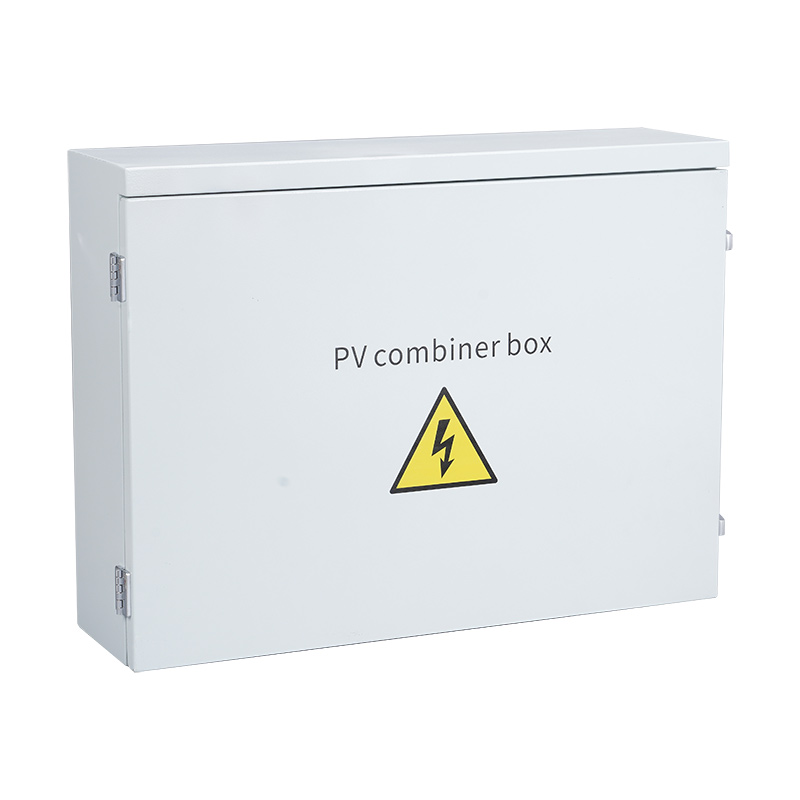

1. DC कम्बाइनर बक्स

यसले धेरैलाई जोड्छDCइन्भर्टरको इनपुटमा सौर्य एरेद्वारा उत्पन्न हुने धाराहरू। ग्रिडमा प्रभाव कम गर्न र अत्यधिक भोल्टेजको कारण इन्भर्टरमा हुने क्षतिलाई रोक्न, बहु-च्यानल समानान्तर जडान सामान्यतया प्रयोग गरिन्छ। इन्भर्टरको इनपुट DC भोल्टेज दायराको आधारमा, PV मोड्युल स्ट्रिङ बनाउनको लागि एउटै विशिष्टताका PV मोड्युलहरूको निश्चित संख्यालाई श्रृंखलामा जोडिएको हुन्छ। यी तारहरू त्यसपछि PV array बिजुली सुरक्षा कम्बाइनर बक्समा जडान हुन्छन्। त्यसपछि आउटपुटलाई लाइटनिङ अरेस्टर र सर्किट ब्रेकर मार्फत पठाइन्छ, त्यसपछिको इन्भर्टरहरूमा जडानको सुविधा दिन्छ।

2. एसी कम्बाइनर बक्स

यो स्ट्रिङ इन्भर्टरबाट बनेको फोटोभोल्टिक पावर उत्पादन प्रणालीका लागि प्रयोग गरिन्छ र इन्भर्टरको एसी आउटपुट साइड र ग्रिड जडान पोइन्ट/लोडको बीचमा स्थापना गरिन्छ। यो इनपुट सर्किट ब्रेकरहरू, आउटपुट सर्किट ब्रेकरहरू, एसी लाइटनिंग अरेस्टरहरू, र वैकल्पिक बुद्धिमानी निगरानी उपकरणहरू (मोनिटरिङ प्रणाली भोल्टेज, वर्तमान, शक्ति, विद्युत ऊर्जा र अन्य संकेतहरू) संग सुसज्जित छ। यसको मुख्य कार्य बहु ​​इन्भर्टरहरूको आउटपुट करन्टहरू संयोजन गर्नु र इनभर्टरहरूलाई एसी ग्रिड जडान साइड/लोडबाट हुने हानिबाट बचाउनु हो। यसले इन्भर्टर आउटपुटको जडान बिन्दुको रूपमा कार्य गर्दछ, प्रणालीको सुरक्षा सुधार गर्दछ, र स्थापना र मर्मतका कर्मचारीहरूको सुरक्षालाई सुरक्षित गर्दछ।

कम्बाइनर बक्सको विद्युतीय स्थापनामा नोटहरू

(१) केवल पेशेवर विद्युतीय इन्जिनियरहरूले तारहरू सञ्चालन र जडान गर्न सक्छन्; सञ्चालन र तारिङले देश र स्थानीय क्षेत्रको सान्दर्भिक मापदण्डहरूको पालना गर्नुपर्छ;

(2) स्थापना गर्नु अघिकम्बाइनर बक्स, आन्तरिक कम्पोनेन्टहरूमा इन्सुलेशन परीक्षण गर्न megohmmeter प्रयोग गर्नुहोस्।

(3) बक्समा कम्पोनेन्टहरूको लेआउट र स्पेसिङले सान्दर्भिक नियमहरूको प्रावधानहरूको पालना गर्नुपर्छ र कमीशन, सञ्चालन, मर्मत, निरीक्षण र सुरक्षित सञ्चालनको आवश्यकताहरू सुनिश्चित गर्नुपर्छ।

(4) इनपुट र आउटपुट रिभर्समा जडान गर्न सकिँदैन।

(5) PV बिजुली सुरक्षा जंक्शन बक्सलाई PV पावर उत्पादन प्रणालीमा जडान गरेपछि, बिजुली सुरक्षा बक्सको ग्राउन्डिङ टर्मिनललाई बिजुली सुरक्षा ग्राउन्ड तार वा बसबारसँग विश्वसनीय रूपमा जडान गरिएको हुनुपर्छ।

(६) बाहिरी तार जडान गर्दा, तारलाई ढिलो हुनबाट जोगाउन पेंचहरू कडा गरिएको छ भनी सुनिश्चित गर्नुहोस्।

(७) नन फेडिङ सिस्टम आरेख र आवश्यक माध्यमिक तारिङ रेखाचित्रहरू बक्स भित्र वा क्याबिनेटको ढोकामा कडा रूपमा टाँसिएको हुनुपर्छ।

(८) तारिङका लागि ज्वाला-प्रतिरोधी केबलहरू प्रयोग गर्नुपर्छ। राम्रो सम्पर्क सुनिश्चित गर्न तिनीहरू सफा, सुन्दर, र सुरक्षित रूपमा स्थापित हुनुपर्छ।
